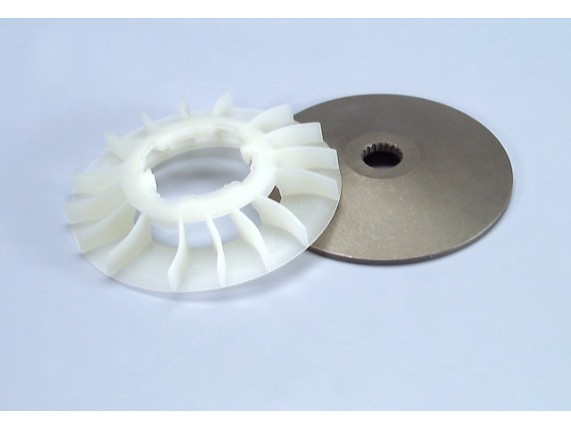

Riemenscheibenhälfte fixed halfpulley, 14°, Aprilia SR 50

Polini Riemenscheibenhälfte fixed halfpulley, 14°,

Polini Speed Drive hintere Riemenscheibe

Polini Motori hat eine neue getriebene Riemenscheibe entworfen und produziert, um die Leistung und Performance Ihres Motorrollers zu steigern und zu verbessern. Gleichzeitig hat der Keilriemen mit dieser Riemenscheibe einen größeren Arbeitsbereich. Es ist aus diesem Grund nötig diese SPEED DRIVE Riemenscheibe in Kombination mit einem längeren Keilriemen zu montieren.

Bei einigen Rollermodellen ist es nötig zur Montage die Seitenverkleidung und den Kickstarter zu demontieren.

Nehmen Sie den Deckel des Variomatikgehäuses ab und achten Sie darauf den Kickstartermechanismus dabei nicht zu betätigen, um ein Verrücken der Kickstarterwelle und des Ritzels zu vermeiden. Blockieren Sie die Kupplungsglocke mit einem geeigneten Haltewerkzeug oder Schraubendreher und lösen Sie die Mutter der Kupplungsglocke. Entnehmen Sie das Riemenscheibensystem und den Keilriemen. Lösen Sie nun die Kupplungsmutter und entfernen Sie Kupplung und Gegendruckfeder.

Beginnen Sie mit der Montage des SPEED DRIVE. Diese bewegliche Halbriemenscheibe ist mit zwei Serien von Nuten mit unterschiedlichen Steigungen versehen. Die Steigungen der beiden Nutenserien betragen jeweils 36° und 38° und dienen zur Optimierung der Kraftübertragung bei gleichzeitig konstanter Beibehaltung der Motordrehzahl beim Drehmomenthöchstwert.

Zur Einstellung des SPEED DRIVE empfehlen wir anfänglich die Serie der 38° geneigten Nuten zu verwenden (erkennbar am Markierungspunkt, der seitlich von einer dieser Nuten angebracht ist). Verwenden Sie die 36° geneigten Nuten wenn Sie eine Reduzierung der Eingriffsdrehzahl der Variomatik erhalten wollen. Die unterschiedliche Neigung der beiden Serien von Nuten verändert die Axialkraft mit der die Halbriemenscheibe auf den Riemen einwirkt. Aus diesem Grund ist es notwendig mit dem SPEED DRIVE die POLINI Gegendruckfedern zu verwenden.

Um die Dichtringe nicht zu beschädigen sind die beiden Halbriemenscheiben bereits vormontiert in der Verpackung. Falls sie getrennt wurden, verwenden Sie die mitgelieferte Montagehilfe. Stecken Sie diese über das Ende der festen Riemenscheibe und schieben Sie dann die bewegliche Riemenscheibenhälfte auf die feste. Danach entfernen Sie die Montagehilfe wieder.

Wir empfehlen größte Sorgfalt bei der Schmierung der einzelnen Teile. Besonders müssen Sie alle Hohlräume mit Fett füllen, die Sicherungszapfen in ihre Sitze einführen und den Federführungsteller mit einer axialen Drehbewegung montieren ohne dabei die Dichtungsringe zu beschädigen.

Mit Hilfe eines Flachschraubendrehers eine kleine Menge Fett ins Nabeninnere einbringen, das während des Betriebs durch die dafür vorgesehenen Bohrungen nach außen geschleudert wird und so die Gleitflächen schmiert. Wir empfehlen den Gebrauch von Spezialfett für hohe Temperaturen (Artikelnummer 188.242030).

Zum Abschluß montieren Sie die Gegendruckfeder, die Federführung sowie die Kupplung und fixieren diese mit der Kupplungsmutter.

WARTUNG

Alle 8.000-10.000 km die Abnutzung kontrollieren, das Speed Drive und alle Antriebskomponenten reinigen und entfetten. Verwenden Sie ausschließlich Original-Ersatzteile von Polini Motori.

Passt z.B. auf:

Aprilia

SR 50 (2004-2009, ZD4VFE)

SR 50 R (2004-2014, ZD4VFD)

SR 50 R (2005, ZD4VFD00)

SR 50 R (2006-2007, ZD4VFD00)
